EVASION 22 > le fil de Tranquilou

[Terenez]

dit philouze par quel état visuel surement tu en à déduit que ce composant était mort ?

Par l'état oral de l'ancien proprio !
vous m'avez 'air super balèze c'est impressionnant, je bite rien à vos trucs, comment vous pouvez connaitre par cœur le nom des composants de ces bidules ???
pour le coup je vais démonter le mien on verra bien ce qu'il y a dedans.

je ferais des photos aussi. par contre la prise est attachée au boat, je ne sais pas trop comment tester de chez moi, on verra bien

A mon avis, bricojeff et moi sommes de la même génération et pendant nos études d'ingénieurs, on a eu à bidouiller avec des NPN, des PNP, des diodes, des ponts, des amplis op, des portes logiques et autres composants qui sont maintenant intégrés sur des cartes qu'on change, point barre...
Vieille école quoi !

[bricojeff]

hé oui avant d'être "ingénieur en génie informatique" (notez le génie) j'ai fait électricien, électronique,instrumentation mesure, avec quelques écarts du style pompiste mécanicien 2 roues etc.., mais maintenant c'est foutu je vois plus rien de près snif... dans le temps j'avais même pas besoin de binoculaire pour faire du contrôle qualité sur les radars Thomson. Après les vagues, le surface mounting, les microcontroleurs et l'intégration totale maintenant on est dans le prêt a benner.

[Rase Cailloux]

Et oui, il est ou le temps des 2N2222 ?
Le temps des NAND, des OR ?

[bricojeff]

Et oui, il est ou le temps des 2N2222 ?
Le temps des NAND, des OR ?

Toi je sens que tu as bricolé des amplis avec des 3505 en to3 et refroidisseurs pont de diodes silec et des boites a lumiéres avec des triac.

[Rase Cailloux]

Toi je sens que tu as bricolé des amplis avec des 3505 en to3 et refroidisseurs pont de diodes silec et des boites a lumiéres avec des triac.

Oui, quand j'étais tout petit
Après j'ai travaillé dans un Bureau d'études sur des projets de marégraphe et courantographe pour le SNECSO, ancêtre d' IFREMER
Et après j'ai fait trois ans sur les SNLE à mettre au point des chaînes de mesures.
Et après j'ai décidé d'apprendre un vrai métier

[dan56]

Bonjour,
J'ai regardé le schéma du pilote TP22 et le pont en H est le circuit de puissance qui commande le moteur du vérin.

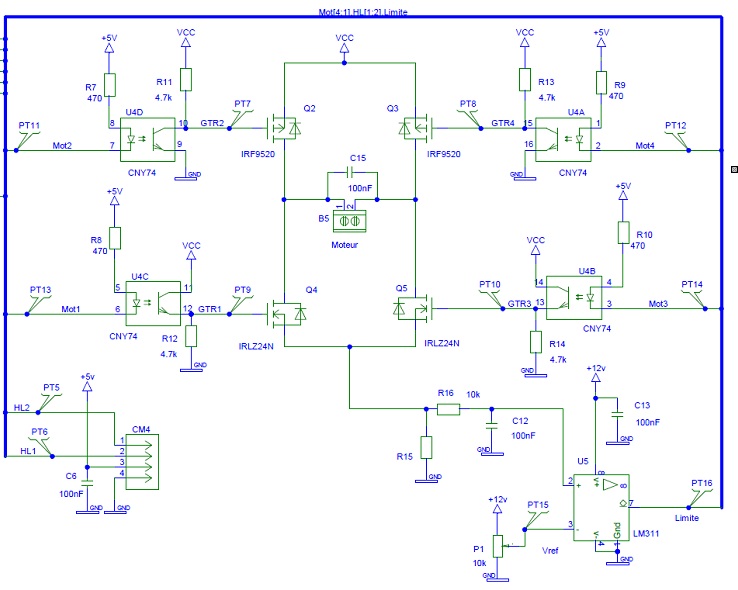

Pont en H extrait du schéma du pilote TP22

Pont en H du pilote TP22.jpg (95.27 Kio) Vu 481 fois

Ce pont est constitué de 2 mosfet canal P (IRF9520) et de 2 mosfet canal N (IRL224N) Ils sont commandés par des coupleurs optiques CNY74.
Les mosfets doivent être dans des boitiers TO220 (avec partie plastique presque carrée d'un cm de côté avec 3 pattes qui sortent sur un côté).
Si le moteur ne fonctionne pas ou ne fonctionne que dans un sens le pont peut être à l'origine du problème.
Pour tester le circuit on peut utiliser un voltmètre.
Bon courage

[Terenez]

Nostalgie.
Je pense qu'on tient le bon bout.

Philouze, si tu n'es pas pressé, envois la bête, j'ai toute une bande d'ingé élec de Lannion qui ne savent pas quoi faire de leur temps en attendant le chômage... Ici, les boîtes ferment ou licencient à tour de bras !!!!

[philouze]

ok merci les gars, mission garage pour exhumer le pilote, je vais quand même tenter le démontage précautionneux pour la forme et les photos.
si ça se trouve ce sera plus simple que le schéma de DAN, avec marqué en gros au bon endroit "pont de diode à réparer, dévisser ici" :-/

[philouze]

Bn pas pu naviguer cause trop de monde, manquait le pote voileux, et pas assez de brassières à bord, tant pis...
mais en tout cas le petit mousse est complètement à fond sur la bateau, il est heureux comme un roi et n'a pas eu peur du tout

2014-07-05 15.56.42.jpg (36.61 Kio) Vu 465 fois

[Rase Cailloux]

Une bien jolie petite famille que voila, et si j'ai bien cru comprendre, la suite est en route, félicitations
