Alignement moteur

Re: Alignement moteur

Messagede Rase Cailloux » Jeu Oct 29, 2009 12:52 am

Par contre, il est normal qu'un presse étoupe perde une goutte d'eau tout les 3 à 4 mn à l'arrêt
Si tu le serre de trop il va chauffer, cramer l'étoupe et à la longue réussir à grignoter l'arbre par frottement, GLUPS!

A+GG
La Bretagne c'est joli, en plus ce n'est pas loin de la France ! ( Coluche )
Avatar de l’utilisateur
Rase Cailloux
Benetiste chevronné

Messages: 14255
Inscription: Mar Sep 08, 2009 5:29 pm
Localisation: A l' Ouest de L' HORN
Bateau: Forban

Re: Alignement moteur

Messagede Nuada » Mer Nov 28, 2012 2:17 am

Est- ce que quelqu'un aurait une astuce pour prévoir l'installation d'un YSM12, adapter un berceau et aligner le moteur sur mon Forban . Etant seul, je veux faire le moins de manutentions possibles.
un jour je repartirai au large écouter le chant des Morganezed
Avatar de l’utilisateur
Nuada
Maitre Benetiste

Messages: 909
Inscription: Mer Mar 07, 2012 3:54 am
Localisation: Nivillac / La Roche Bernard ( 56 )
Bateau: Forban

Re: Alignement moteur

Messagede dan56 » Mer Nov 28, 2012 11:48 am

Nuada a écrit:Est- ce que quelqu'un aurait une astuce pour prévoir l'installation d'un YSM12, adapter un berceau et aligner le moteur sur mon Forban . Etant seul, je veux faire le moins de manutentions possibles.


Tu as besoin de quelles informations exactement ? cotes des emplacements silenblocs sur le berceau ?
Pour le système de levage, j’ai déjà fait en utilisant un palan à chaîne, tu peux aller voir ici :

viewtopic.php?f=20&t=468&start=10

Pour l’alignement moteur/arbre tu peux aller voir ici :

http://www.plaisance-pratique.com/comme ... ne-d-arbre

Si tu as besoin d'un palan à chaîne, j'en ai un que je pourrais te prêter, je passes à Vannes de temps en temps.

Daniel
Avatar de l’utilisateur
dan56
Benetiste premier classe

Messages: 271
Inscription: Lun Fév 21, 2011 9:27 am
Localisation: Bateau à La Trinité-Sur-Mer (56) mais réside à 200km de là
Bateau: Baroudeur

Re: Alignement moteur

Messagede Nuada » Mer Nov 28, 2012 5:32 pm

Merci pour le lien. effectivement la cote des emplacements silentbloc me conviendrait bien .ça me faciliterait la vie. .. concernant le levage du moteur, il y a des engins de levage au chantier.
Ce qui me fallait, c'est surtout l'emplacement du moteur sur le berceau Il y a surement des pièces à réaliser. il y avait des cornières double en acier ( 8mm ) qui devaient supporter l'ancien RC. ces cornières étaient percée pour recevoir les silentblocs, elles même étant fixée au berceau sur le bateau, par des tire-fonds. J'ai bien les restes de ces cornières ( à refaire car bouffées totalement : je les ai retrouvées dans l'eau et la boue du fond du bateau au tout début... )et leur réglage, mais je doute que ça corresponde au Yanmar...
mon berceau moteur stratifié dans les fonds est à deux niveaux... je fais des tofs et je les poste.
un jour je repartirai au large écouter le chant des Morganezed
Avatar de l’utilisateur
Nuada
Maitre Benetiste

Messages: 909
Inscription: Mer Mar 07, 2012 3:54 am
Localisation: Nivillac / La Roche Bernard ( 56 )
Bateau: Forban

Re: Alignement moteur

Messagede Rase Cailloux » Mer Nov 28, 2012 5:57 pm

Tu m'aurais demandé comment dézinguer une usine à mazout d'un canot, je suis spécialiste :D
Mais comment poser un bourrin, moi C pas faire :roll:
La Bretagne c'est joli, en plus ce n'est pas loin de la France ! ( Coluche )
Avatar de l’utilisateur
Rase Cailloux
Benetiste chevronné

Messages: 14255
Inscription: Mar Sep 08, 2009 5:29 pm
Localisation: A l' Ouest de L' HORN
Bateau: Forban

Re: Alignement moteur

Messagede Nuada » Mer Nov 28, 2012 7:50 pm

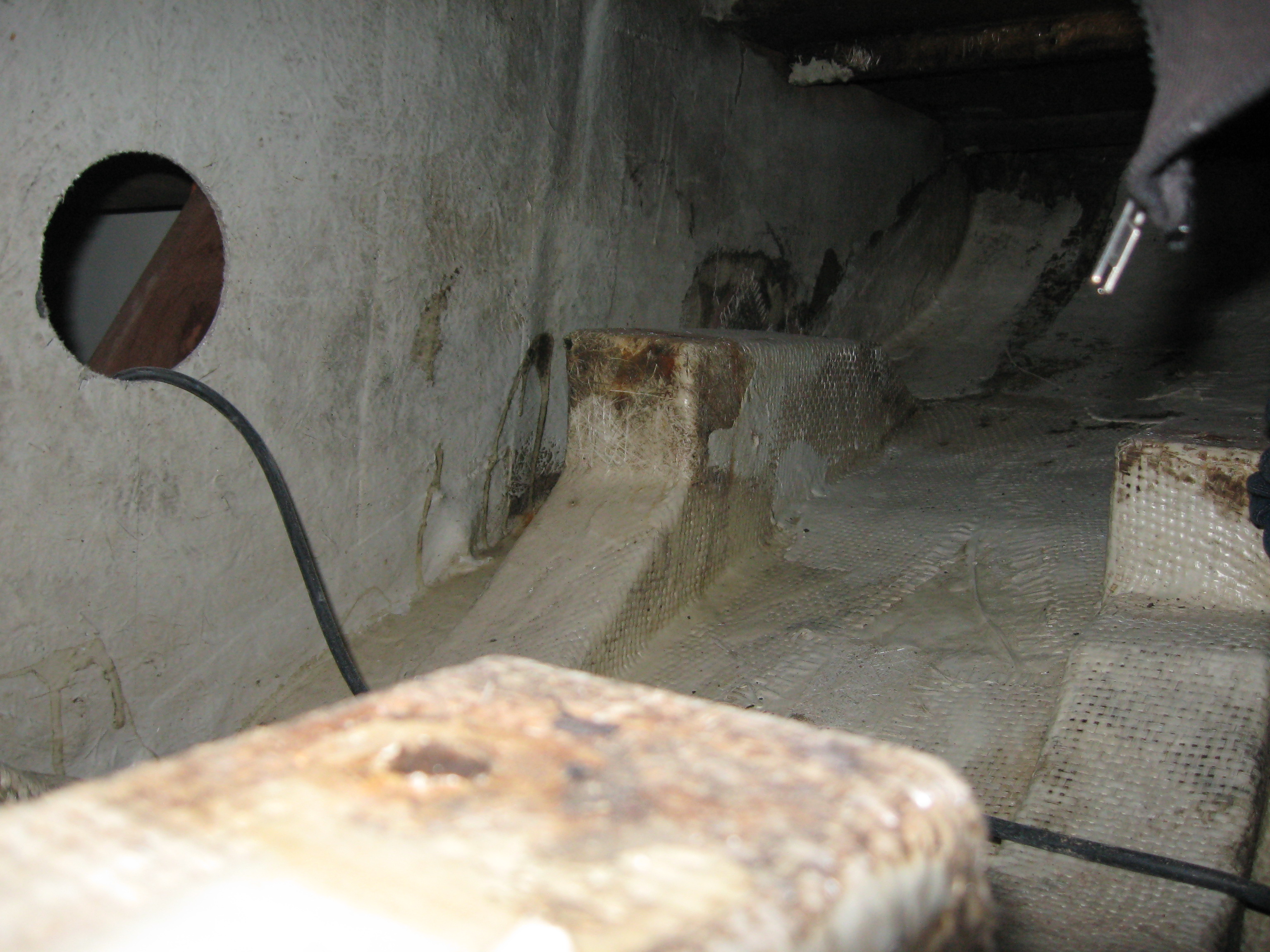

voici le berceau du Mk1. on voit bien la différence de hauteur entre les plots ...
les pattes de fixation du YSM12 au niveau de l'inverseur font juste la largeur entreles plots...

:lol:
un jour je repartirai au large écouter le chant des Morganezed
Avatar de l’utilisateur
Nuada
Maitre Benetiste

Messages: 909
Inscription: Mer Mar 07, 2012 3:54 am
Localisation: Nivillac / La Roche Bernard ( 56 )
Bateau: Forban

Re: Alignement moteur

Messagede vincent » Mer Nov 28, 2012 8:51 pm

Ha oui, dis donc, totalement different de mon Kerlouan (donc MKII) où le bati moteur est dans l'autre sens. Les deux "longerons" sont moulés dans le sens de la longueur et non pas dans le sens de la largeur comme sur Ar Sparfell...
Ben moi, j'y trouve comme un goût de pomme... non ?
Avatar de l’utilisateur
vincent
Benetiste chevronné

Messages: 6365
Inscription: Lun Mai 11, 2009 11:02 pm
Localisation: Douarnenez
Bateau: Autre

Re: Alignement moteur

Messagede Rase Cailloux » Mer Nov 28, 2012 10:41 pm

J'ai la notice d'atelier du YS si tu veux.
C'est trop lourd pour le site ,plus de 12 MO, avec une adresse mail en MP je te balance ça.
A oui, c'est en grand breton, mais un piston reste un piston, non ?
La Bretagne c'est joli, en plus ce n'est pas loin de la France ! ( Coluche )
Avatar de l’utilisateur
Rase Cailloux
Benetiste chevronné

Messages: 14255
Inscription: Mar Sep 08, 2009 5:29 pm
Localisation: A l' Ouest de L' HORN
Bateau: Forban

Re: Alignement moteur

Messagede dan56 » Mer Nov 28, 2012 11:27 pm

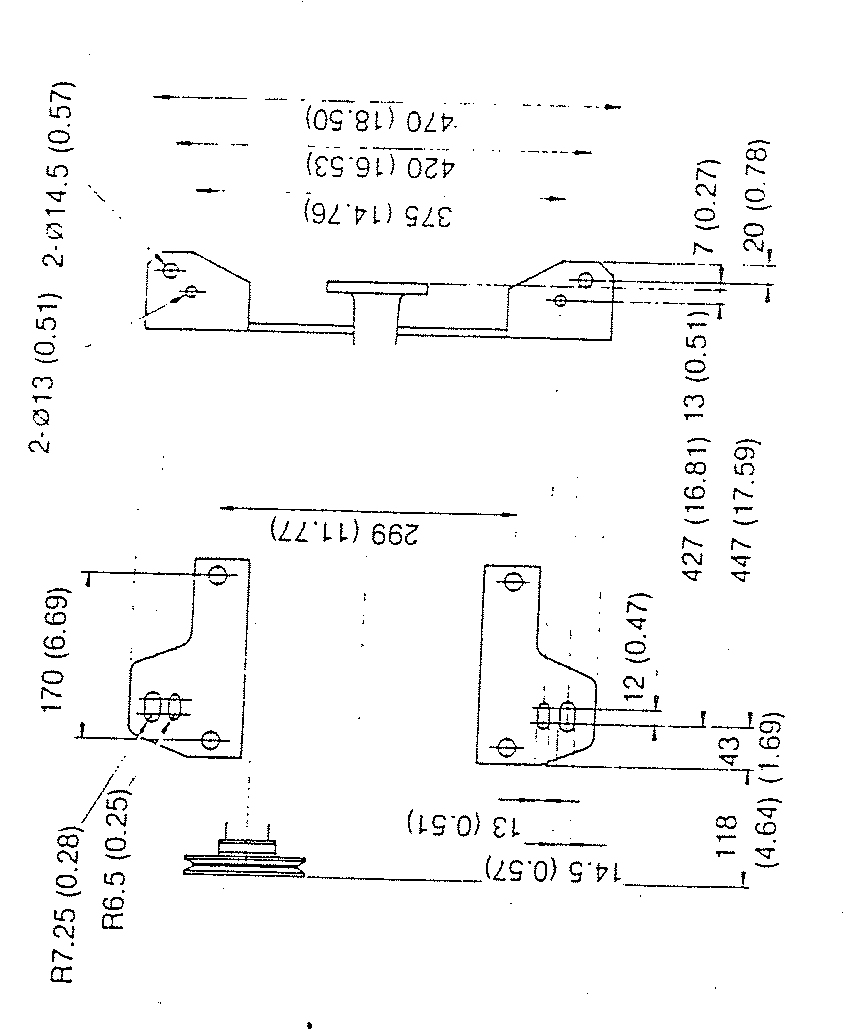

Voilà les cotes pour le berceau déjà:

Cotes  berceau  YSM12.jpg
Cotes du berceau YSM12
Cotes berceau YSM12.jpg (142.08 Kio) Vu 457 fois
Avatar de l’utilisateur
dan56
Benetiste premier classe

Messages: 271
Inscription: Lun Fév 21, 2011 9:27 am
Localisation: Bateau à La Trinité-Sur-Mer (56) mais réside à 200km de là
Bateau: Baroudeur

Re: Alignement moteur

Messagede dan56 » Jeu Nov 29, 2012 11:26 am

Voici une photo du berceau YSM12 sur Baroudeur MKII prise apès le remplacement des silenblocs.


Berceau YSM12 sur baroudeur MKII.jpg
Berceau YSM12 sur baroudeur MKII.jpg (151.1 Kio) Vu 449 fois
Avatar de l’utilisateur
dan56
Benetiste premier classe

Messages: 271
Inscription: Lun Fév 21, 2011 9:27 am
Localisation: Bateau à La Trinité-Sur-Mer (56) mais réside à 200km de là
Bateau: Baroudeur
