Stick-Pilote Auto.

[REDER_MOR]

Après la démonstration d'un travail de qualité avec bois vernis 45 couches et tout et tout, voici une version "liston plastique" de mon stick telescopique.
Mis en place et validé aujourd'hui.

Tout d'abord, trouver le matériel nécessaire qui nécessite d'investir dans une manche à balai télescopique puis quelques bouts d'inox qui seront sans doute avantageusement remplacer par une fixation de stick achetée en ship.

un manche téléscopique en alu, des morceaux d'Inox et des rivets

Stick_01 [640x480].JPG (77.58 Kio) Vu 2099 fois

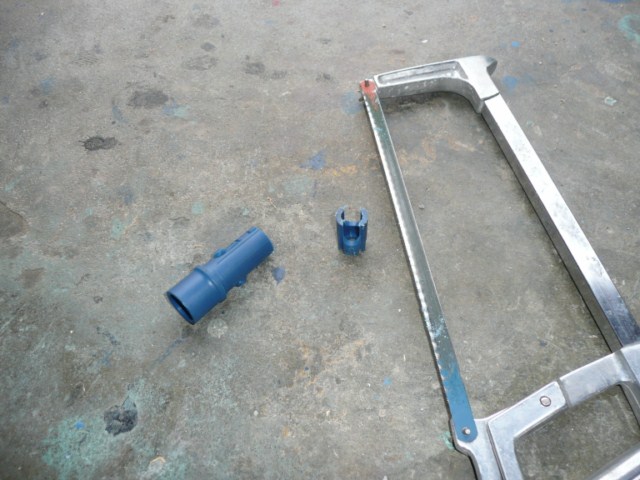

Tout d'abord, adapter la tête. Coup de bol, j'ai pû la conserver et l'adapter à la fixation.

Stick_02 [640x480].JPG (80.12 Kio) Vu 2099 fois

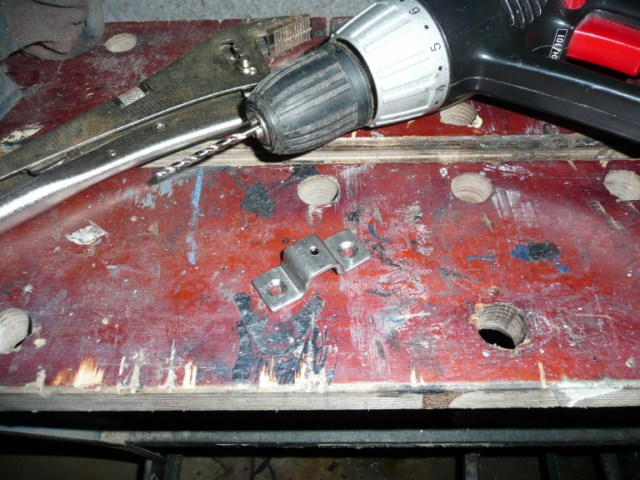

Confectionner le cardan et réalisant un oméga et un U.

Stick_03 [640x480].JPG (102.22 Kio) Vu 2099 fois

Stick_04 [640x480].JPG (90.01 Kio) Vu 2099 fois

Assembler les 2 pièces avec 1 rivet. J'ai intercallé une rondelle onduflex entre les 2 pour avoir plus de souplesse dans le pivot.
Au début, le pivot est un peu dur mais en jouant avec, le rivet se mate et le pivot devient fluide.

Stick_05 [640x480].JPG (64.42 Kio) Vu 2099 fois

Il ne reste plus qu'a assembler la tête sur le U avec des rivets. Attention à bien aligner les 2 rivets pour que la tête pivote dans le U.

Il n'est pas interdit de plier plus proprement les pattes en Inox, mais j'ai galéré à refermer le U

Stick_06 [640x480].JPG (100.8 Kio) Vu 2099 fois

[REDER_MOR]

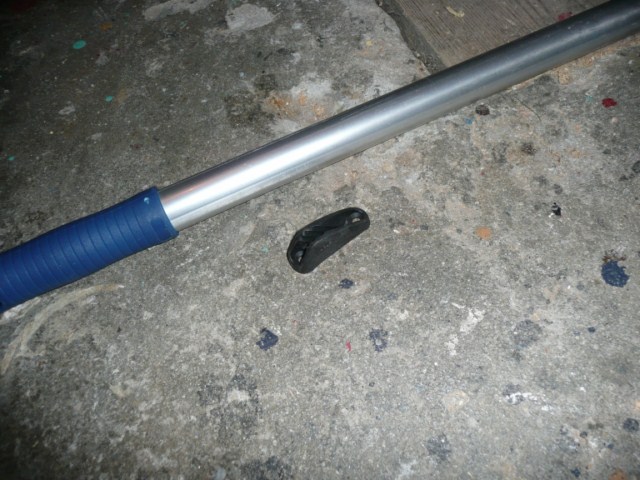

Viens ensuite la partie pilote automatique qui consiste à riveter un coinceur pour passer un bout qui enroulera le balcon arrière.

Coinceur

Stick_07 [640x480].JPG (95.52 Kio) Vu 2098 fois

Stick_08 [640x480].JPG (90.58 Kio) Vu 2098 fois

[REDER_MOR]

Mise en place et là surprise, Il faut raccourcir le manche car je ne peux pas le mettre en place à cause du balcon.

Stick_09 [640x480].jpg (65.5 Kio) Vu 2098 fois

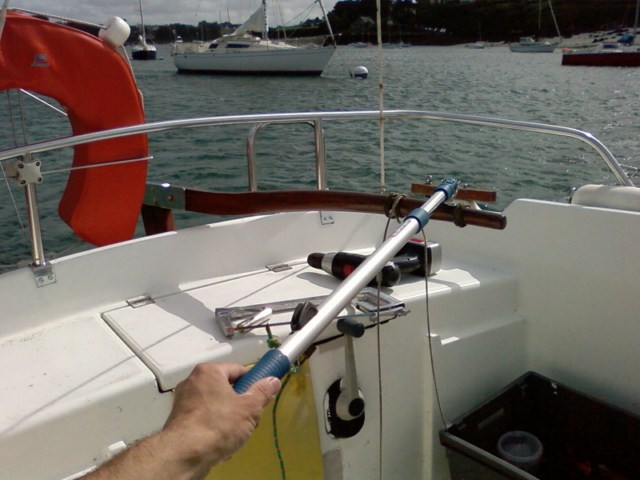

Test à la main concluant:

Stick_10 [640x480].jpg (64.69 Kio) Vu 2098 fois

Test en fonction pilote auto quasi-satisfaisant

Stick_11 [640x480].jpg (62.74 Kio) Vu 2098 fois

Stick_12 [640x480].jpg (57.71 Kio) Vu 2098 fois

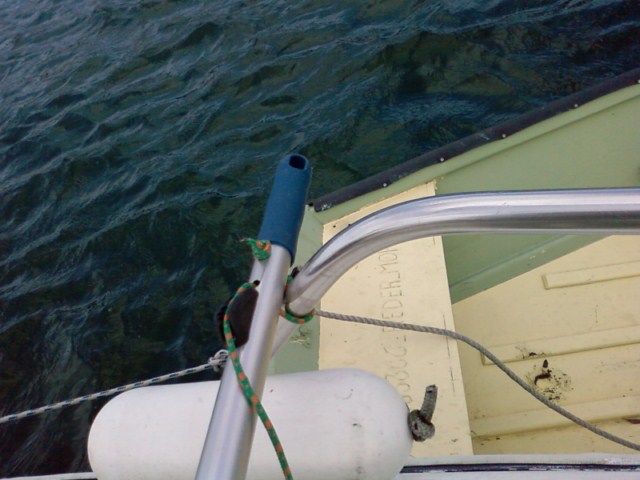

Détail de la fixation sur le balcon:

Stick_13 [640x480].jpg (62.38 Kio) Vu 2098 fois

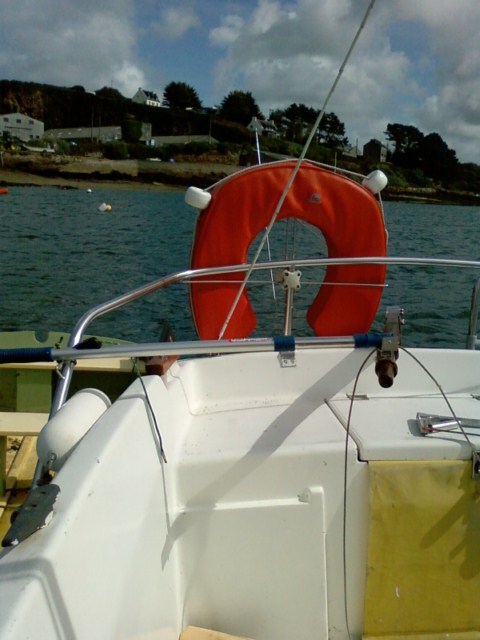

Position rangé, les lignes s'intègrent parfaitement au galbe de la barre.

Stick_14 [640x480].jpg (66.94 Kio) Vu 2098 fois

Je ne suis pas totalement satisfait du côté pilote auto car en cas d'urgence le mouvement est un peu long pour décoincer le bout et le dégager du balcon.
Il faut que je trouve une astuce pour tout lacher d'un coup.

[Rase Cailloux]

C'est super beau . . . . . . les 2 petits bonnets Turc sur ta barre !



Mais c'est quoi le manche à balai de chiottes qu'il y a au dessus ?

Bon, il y a de l'idée quand même

[chouf]

yep salut reder mor

Joli bricolage que nous as concocté là!!!

Le fait que ce soit télescopique peut avoir son utilité. J'aurais juste un peu peur de la solidité de ce stick, mais en tous cas, facile à faire et économique.

Et cette option pilota auto...Po bête!!!


Merci en tous cas de nous avoir fait partager ça

[mapk]

Salut Reder Mor, et merci de nous faire partager ta réalisation, dont tout n'est certes pas encore au point, mais ça viendra!

Bon, le côté esthétique choque les puristes, habitués à plus de bois vernis, comme tu y a fait allusion d'ailleurs.

Le côté "automatique" est un poil usurpé mais bon, il faut bien rêver, hin

En tous cas, beau courage pour faire cette "transmission articulée" en inox, je vois bien pourquoi tu as galéré pour refermer le "U", ça va toujours pour la première aile, mais celle ci gêne pour plier la seconde !!!

Bon, pour mon canote, j'avais trouvé la pièce à 4 euros, mais je n'ai pas eu le plaisir de hurler de rage en la façonnant, alors

Bon courage pour les mises au point !

Marc

PS : comme le bout extérieur de ton manche a un trou traversant, tu ne peux pas le faire se bloquer dans un pivot vertical (à étudier comment le mettre), ça permettrait une reprise manuelle très rapide et sécurisante, non?
Il me semble d'ailleurs que les modèles du commerce sont accrochés sur ce principe, mais coûtent la bagatelle d'une centaine d'euros, au moins !

[REDER_MOR]

Quel problème esthétique???????????

Le problème pour le bloquer en bout c'est que le manche étant téléscopique par un verouillage à bague tournante, je ne sais jamais dans quelle position il arrive (le trou est 1 coup sur 2 vertical ou horizontal). Il faudrait que l'extrémité soit pivotante.

Tu t'en confectionnes un?
Version bois verni ou balai de chiottes?

[mapk]

Quel problème esthétique???????????

Le problème pour le bloquer en bout c'est que le manche étant téléscopique par un verouillage à bague tournante, je ne sais jamais dans quelle position il arrive (le trou est 1 coup sur 2 vertical ou horizontal). Il faudrait que l'extrémité soit pivotante.

Tu t'en confectionnes un?
Version bois verni ou balai de chiottes?

Oh, pour l'aspect esthétique, j'aurais plutôt dû écrire "puriste", comme te l'a aimablement précisé GG, toujours à la pointe du compliment approprié et encourageant
Mais je ne serais pas allé jusqu'à comparer ton installation à un balai à chiottes, du tout du tout absolument pas que nenni !
Tu n'as plus qu'à rendre ton bout pivotant (je parle du bout de ton manche à b.. heu, de ton stick téléscopique !)
Je ne m'en confectionne pas un, mais je retiens l'idée, j'ai juste un doute sur le prix des manches télescopiques, j'en ai vu a....cher, il faut dire que c'étaient des manches pour rouleau à peinture, nécessitant une grande rigidité.
Mais j'ai mon stick pas télescopique, fait avec une chute de manche à balais en bois, décapé et vernis 4 couches (seulement, mais ce sont des Pampers), et pour le moment, je bloque avec un bout, mais ton système me semble dans le principe plus pratique.
Mais pour le moment, j'ai toujours trouvé une bonne âme pour me tenir la barre, ça ne durera pas, puisque c'est une bonne intention !
Bon courage pour tes expérimentations.
Marc

[Rase Cailloux]

Pourquoi ressortir un post qui ne recherche qu'à avilir nos Bô Batôs?

[mapk]

Pourquoi ressortir un post qui ne recherche qu'à avilir nos Bô Batôs?

Ben, parce que je n'avais pas vu le post avant, tiens, sinon, j'aurais avilit plus tôt, héhé
